Bendrieji duomenys:
Bendras plotas: 136 kv.m
Kambarių skaičius: 5
San. mazgų skaičius: 2
Aukštų skaičius: 1+mansarda
Projekto sudėtis: 7 projekto dalys
Projekto stadija: Techninis - darbo projektas
Energetinio naudingumo klasė: A+
PUSPASYVIS
TAUPUS NAMAS
1. BENDROJI
X
2. SKLYPO PLANO
X
5. ŠILDYMO IR VĖDINIMO
3. ARCHITEKTUROS
X
4. KONSTRUKCIJŲ
X
X
6. *VANDENTIEKIO IR NUOTEKŲ ŠALINIMO (LAUKO)
X
7. *ELEKTROTECHNINĖ (LAUKO)
X
Projekto sudėtis:
Patapos ir plotai
Aprašymas
Namas skirtas tiems, kurie ieško šilto racionalaus išplanavimo būsto. Pastatas suprojektuotas taip paprastai, kad daugelį darbų galėsite pasidaryti patys. Jei to daryti neketinate, detalus projekto išpildymas padės geriau kontroliuoti rangovą. Projekte apgalvota kiekviena detalė, todėl su tinkama technine priežiūra, gausite labai šiltą ir aukštus sandarymo standardus atitinkantį būstą. Tokie būstai bus privalomi nuo 2016 metų, taigi tai investicija į ateitį.
Konstrukcija
Pamatas - plokštuminis;
Išorės sienos - monolitas, ICF sistema;
Perdanga - monolitas;
Stogas - klijuotos medienos sijos, gegnės iš I-sijų, apšiltinimas celiuliozinė izoliacija, skardinė stogo danga;
Vidinės pertvaros - pertvariniai fibo blokeliai I a., KNAUF gipso kartono sistema - lubos ir II a. sienos;
Vidinės laikančios sienos - monolitas.
Šiltam namui labai svarbu turėti šiltas konstrukcijas. Visos konstrukcijos parinktos taip, kad užtikrintų geras sankirtas tarpusavyje ir taip sumažintų šilumos nuostolius. Statinio laikančioms konstrukcijoms naudojama tik klijuota mediena, kas padeda išvengti didelių stogo konstrukcijos judėjimų ir tuo pačiu nesandarumų. Gegnėms naudojamų I-sijų ir celiuliozinės vatos kombinacija stipriai sumažina šilumos nuostolius per stogo konstrukciją. Vidinės masyvaus betono konstrukcijos išlaiko vėsą karštą vasaros dieną, žiemą - šilumą.

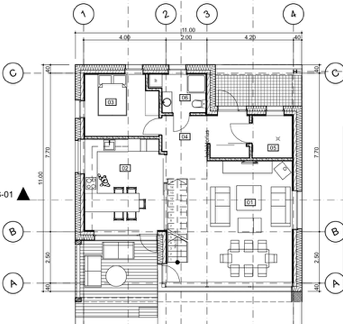

1 aukštas 82,79 kv.m
01 Svetainė 35,83 kv.m.
02 Virtuvė 17,02 kv.m.
03 Kambarys 10,45 kv.m.
04 Holas 11,16 kv.m.
05 Pagalbinė patalpa 3,97 kv.m.
06 San. mazgas 4,36 kv.m.

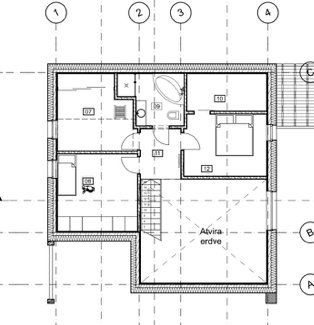

2 aukštas 53,40 kv.m
07 Kambarys 12,67kv.m.
08 Kambarys 10,52 kv.m.
09 San. mazgas 6,74 kv.m.
10 Drabužinė 6,91 kv.m
11 Holas 4,70 kv.m
12 Miegamasis 11,86 kv.m
*Projekto inžinerinių lauko dalys projektuojamos sklypo ribose.
Įgyvendinamo projekto foto: www.livinprojects.lt

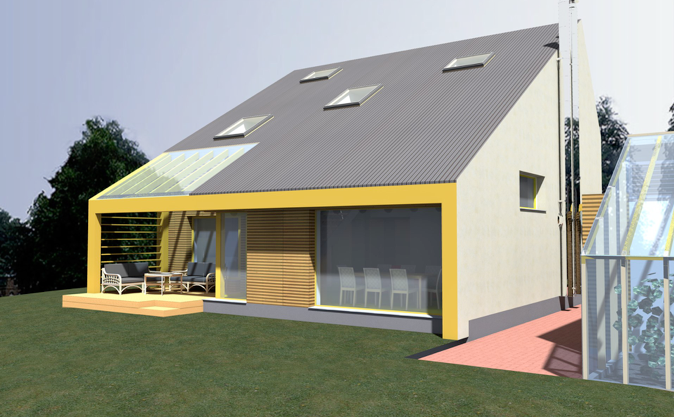

Architektūra
Gyvenamojo namo planų forma - kvadratas su dviem “iškąstais” kampais. Tokia forma funkcionaliai įtalpina visas patalpas iki minimumo sumažindama pereinamas erdves. To pasekoje gaunamas nedidelis bendras namo plotas nors jis talpina gan dideles patalpas. Pirmame aukšte sukurta svečių zona - svečių/darbo kambarys ir san. mazgas vienas šalia kito. Svečių kambarys gali tapti nedideliu namų biuru, nes turi tiesioginį patekimą iš lauko. Maisto gurmanans numatyta didelė virtuvė, kuri gali būti atskiriama stikline slankiojama pertvara. Pagalbinėje patalpoje telpa ne tik šildymo, karšto vandens ruošimo, bei vėdinimo sistemos, bet ir lentynos daiktams sandėliuoti. Praėjus erdvią svetainę, kurioje Kalėdoms galima puošti net 4 metrų eglutę, patenkama prie laiptų, kurie veda į privačią erdvę - miegamųjų zoną. Čia išsidėstę du vaikų kambariai iš kurių vienas turi papildomą aukštą - antresolę. Tėvų kambarys su nemaža drabužine neturi tiesioginės sienos su kitais miegamaisiais, ribojasi tik su sanitariniu mazgu. Šis talpina net tik dušą, bet ir vonią. Visi antro aukšto kambariai turi stoglangius, per kuriuos patenka pietinė saulė, nepaisant to, kad kambarys yra šiaurinėje.
Energetinis efektyvumas
Metinės energijos sanaudos šildymui ~5000kWh*
Sienų šiluminė varža - 10 m² · K / W
Pamato šiluminė varža -10 m² · K / W
Stogo šiluminė varža - 10 m² · K / W
Langų ir durų vidutinis šilumos laidumo koef. - 0,84 W / m² · K
*Projektinės sąnaudos gali kisti dėl sklypo orientacijos bei jį supančios aplinkos
Projekte numatytos inžinerinės sistemos sukuria ne tik gerą mikrolimatą, bet ir padeda sutaupyti energiją. Namo plaučiai - vėdinimo įrenginys su šilumogrąža. Jis atgaus didelę dalį šilumos iš iškvėpuoto oro ir ją perduos šviežiam. Nedidelės galios šilumos siurblys jus šildys žiemą, o karštą vandenį ruoš visus metus.
